  简介：划线平板/铸铁划线平板/钳工划线平板是检查零件尺寸精度或形为偏差的测量基准,并作紧密划线基准平面;划线平板/铸铁划线平板/钳工划线平板是检查机器零件平面度,平行度,直线度等形位公差的测量基准;划线平板/铸铁划线平板/钳工划线平板还用于研磨加工,测量,设备安装等用途;在机械制造中,划线平板也是不可缺少的基础工装设备。

           产品名称：划线平板
           产品别称：铸铁划线平板、钳工划线平板、划线锭盘、划线定盘、划线平台、刻线平板、刻线平台、划线工作台等。
           划线平板的用途：钳工划线平板是检查零件尺寸精度或形为偏差的测量基准，并作紧密划线基准平面；钳工划线平板是检查机器零件平面度、平行度、直线度等形位公差的测量基准；钳工划线平板还用于研磨加工，测量、设备安装等用途；在机械制造中，划线平板也是不可缺少的基础工装设备。
           钳工划线平板使用原理：以钳工划线平板为基准平面，根据产品图样的尺寸要求，用划针在毛坯或半成品上划出待加工部位的轮廊线或作为基准的点、线。在单件或小批量生产中，用钳工划线平板来检查毛坯或半成品的形状和尺寸，合理地分配各加工表面的余量，及早发现不合格品，避免造成后续加工工时的浪费。
           钳工划线平板材质：钳工划线平板材质为HT200-300；钳工划线平板工作面硬度为HB170-240。钳工划线平板经过两次人工时效处理（人工退火600度-700度和自然时效2-3年），经时效处理的钳工划线平板价格稳定，产品长期使用不易变形；提高了钳工划线平板的耐磨性能，精度保持长久，降低了生产费用。　
           铸铁划线平板平面精度：铸铁划线平板平面精度按国家标准计量检定规程执行，分别为0级铸铁划线平板、1级铸铁划线平板、2级铸铁划线平板、3级铸铁划线平板四个级别。铸铁划线平板表面质量用涂色发检验。0级铸铁划线平板-1级铸铁划线平板在每边为25毫米平方的范围内，刮研点数不少于25点，2级铸铁划线平板不少于20点，3级铸铁划线平板不少于12点。铸铁划线平板在生产中作为钳工划线用的基准平面，工作面经过机床刨削，人工铲刮、研磨，铸铁划线平板工作面精度高于铆焊平台的工作面精度，比检验平台的精度低。常用铸铁划线平板的精度为2级或3级，1级铸铁划线平板和0级铸铁划线平板很少使用。建议采购铸铁划线平板时，结合实际需求来购买。
           划线平板平面度检测：划线平板平面度按最小条件检测，排除了检测基准带来的误差，更如实地反映了被测划线平板的平面度误差，所检测的误差值为最小，有利于最大限度地保证划线平板平面度的合格性。评定结果的唯一性，避免了发生争执，所以说小最条件是检测划线平板平面度误差的基本原则。

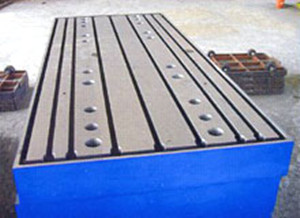

           划线平板工作面：划线平板工作面采用刮削工艺，工作面上可加工V形、T形槽、U形糟和圆孔、长孔等。标准划线平板工作面为平面，大型划线平板表面带有T型槽，T型槽可以用来固定大型工件。划线平板工作面的V形、T形槽、U形槽和圆孔、长孔等根据客户的实际需求设计。　
划线平板结构：铸铁划线平板制成筋板式和箱体式，工作面有长方形、正方形或圆形。用户可以根据实际中对铸铁划线平板的需要提出技术要求，本着以最低的成本达到最好的使用效果，
划线平板安装：铸铁划线平板安装就调至水平、负荷均匀分布于各支点上。使用时应避免振动，确保划线准确有效。
           划线平板使用环境温度：环境温度（20±5）℃。
           划线平板的重量偏差：划线平板的在生产过程中，会产生一部分理论重量的偏差，要注意的是铸铁划线平板的偏差是不是影响的铸铁划线平板使用。一般铸铁划线平板的设计应该考虑到铸造误差和机械加工的误差，铸铁划线平板的重量误差一般不得超过10%，超过10%时，我们要对铸铁划线平板的质量做进一步的鉴定才可以确定此铸铁划线平板是否可以投入使用。
           划线平板规格：200×200-2000×4000mm(特殊规格根据需方图纸制作或双方商定生产加工) 。
