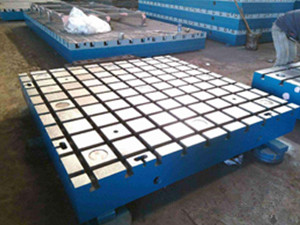

铸铁划线平台

产品分类：产品中心>> 铸铁平板/平台

铸铁划线平台是有铸铁制成，工作表面经过人工刮削、研磨加工，铸铁划线平台是钳工划线的主要基准工具，作为划线时的基准平面，是机械加工中必不可少的基准平台。

订购热线：0317-8030804

简介：铸铁划线平台是有铸铁制成，工作表面经过人工刮削、研磨加工，铸铁划线平台是钳工划线的主要基准工具，作为划线时的基准平面，是机械加工中必不可少的基准平台。

         产品名称：铸铁划线平台
         铸铁划线平台产品别名：划线平台、铸铁划线平台、钳工划线平台
        铸铁划线平台是有铸铁制成，工作表面经过人工刮削、研磨加工，铸铁划线平台是钳工划线的主要基准工具，作为划线时的基准平面，是机械加工中必不可少的基准平台。
        铸铁划线平台的制造标准：划线平台按JB/T7974-1999标准制造。铸铁划线平台工作面采用刮研工艺，工作面上可加工V形、T形、U形槽、燕尾槽、圆孔、长孔等。
         铸铁划线平台的结构：铸铁划线平台制成筋板式和箱体式，铸铁划线平台工作面有长方形、正方形或圆形。
　铸铁划线平台的材质：材料HT200-300。
         铸铁划线平台含配套支架，支架底部有调整脚，可以调整铸铁划线平台的水平，进而使铸铁划线平台保持水平，使工作更精确。铸铁划线平台安放平稳，一般采用三个主支承点调整水平面，其他两个支点辅助。大型划线平台增加的支承点须垫平垫稳，但不可破坏水平，且受力须均匀，以减少自重变形。铸铁划线平台整体标准高度800mm，可调整量50mm，便于铸铁划线平台的使用和调整，适宜钳工划线操作，减轻划线钳工的劳动强度。铸铁划线平台支架采用优质结构钢，结构稳固，负载大。
铸铁划线平台使用环境温度（20±5）℃，使用时应避免振动。　
铸铁划线平台规格：（特殊规格需定做）

划线平台规格mm	划线平台精度等级				板面厚度mm	总高度mm
	划线平台平面度公差（um）
	0	1	2	3
200×200	5	10	20.5		10	50
200×300	5.5	11	22		10	50
300×300	5.5	11	22		10	80
300×400	6	12	24		10	85
400×400	6.5	12.5	25		12	85
400×500	6.5	13	26		12	90
500×600	7	14.2	28.5		16	120
500×800	8	15.5	31		16	140
600×800	8	16	32		18	160
600×900	8.3	16.5	33		22	160
400×600	7	14	27.5		15	95
500×500	6.8	14	28		14	95
1000×750	9	18	36		24	180
1000×1000		20	40	97	24	180
1000×1200		20.5	41	103	25	180
1000×1500		22	45	112	28	220
1000×2000		26	52	130	32	240
1500×2000		28	56	140	35	260
1500×3000			70	174	35	260
2000×3000			74	184	40	260
2000×4000			88	219	40	280
2500×6000			120	300	45	280
3000×6000			124	308	45	300
